柴油机结构及工作原理高清图解,一目了然!

2019-07-22
来源: 顶博电力
1047

柴油机是内燃机中的一种,它是将液体燃料——柴油,以雾化的形式喷入气缸中去,并与气缸里的压缩空气充分混合,迅速燃烧膨胀,放出大量热量,并转化成活塞往复运动形式的机械能。活塞的往复运动,由曲柄、连杆,变成曲轴的旋转运动,最后带动螺旋桨、车轮、发电机等工作机械运转。

1、机体组件

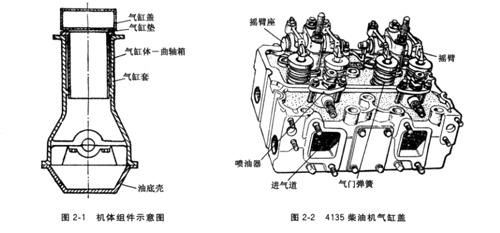

发电机机体组件包括机体(气缸体、曲轴箱)、油底壳、气缸套、气缸盖等。它是柴油机的固定机件,是所有往复运动和回转运动机件的导向件和支承件,承受不平衡的各种负荷,并在其相应部位安装各种辅助系统部件。

机体组件

2、曲柄连杆机构

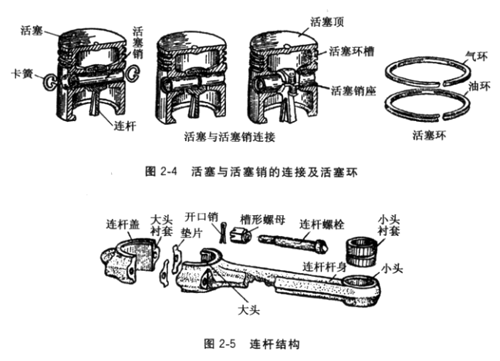

曲柄连杆机构包括活塞组、连杆组、曲轴、飞轮等。其功用是传递 内燃机气缸中燃油燃烧膨胀所作的功,并转变为飞轮的旋转运动.从而输出机械能。

曲柄连杆机构

3 、配气机构

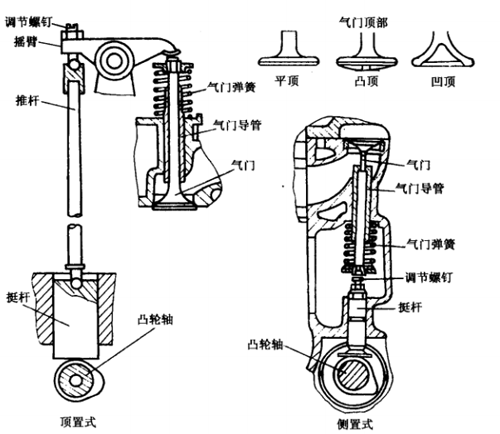

内燃机配气机构包括进气门、排气门、摇臂、推杆、挺杆、凸轮轴等, 是实现内燃机进气过程和排气过程的控制机构。它的作用是按照所进行的工作过程,定时地开启和关闭进,排气门,使新鲜空气或可燃混合气进人气缸,并把燃烧后的废气从气缸内排出。

配气机构

4、 进、排气系统

进、排气系统包括空气滤消器、进气管、排气管、排气消声器等。它的作用是保证新鲜、干净的空气顺利进入气缸,并将燃烧后的废气排出,同时降低排气噪声。

5、 润滑系统

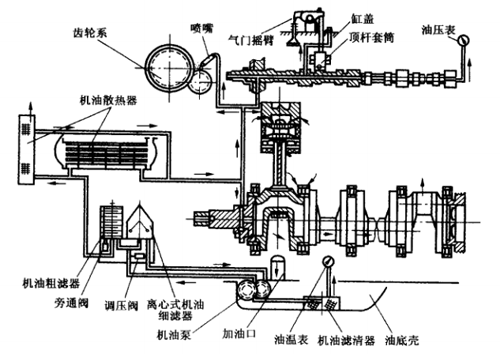

润滑系统包括机油冷却器、机油泵、机油滤清器等。它起润滑、冷却、净化、密封、防锈等作用。常见的润滑方式有飞溅式、压力式、复合式3种。

润滑系统

6、 冷却系统

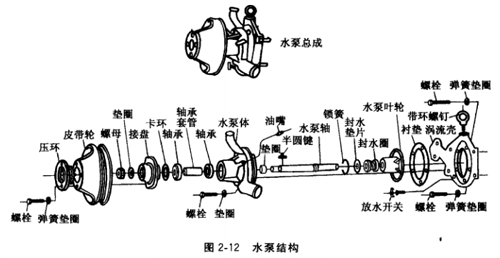

冷却系统包括散热水箱、水泵、风扇、进水管、出水管、节温器等。其作用是将影响发动机工作的热量带走,保证各部件的正常运行。

冷却系统

7、燃油供给系统

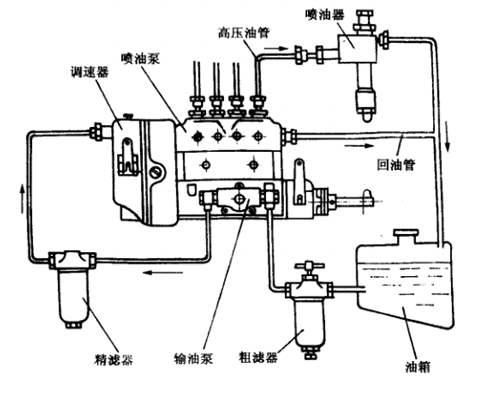

燃油(料)供给系统包括油箱、输油泵、燃油滤清器、喷油泵、调速器、喷油器、高压油管等。其作用是按照柴油机工作过程的需要,将一定数量的柴油,在一定的时间内,以一定的压力喷人气缸,使柴油雾化良好,并与压缩空气混合燃烧而膨胀作功。

燃油供给系统

8、起动系统

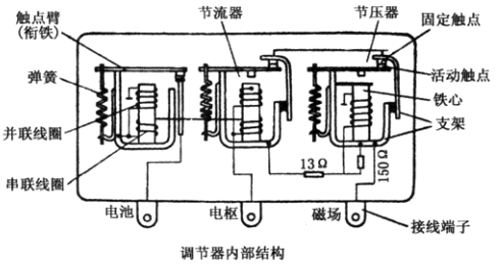

起动系统的作用是使内燃机获得起动所需的必要条件,使曲轴获得必要的起动转速。内燃机常见的起动方式有人力起动、电起动等。电起动系统包括起动电动机、蓄电池、充电发电机、调节器等。

起动系统

以上相关内容由专业的柴油发电机厂家—广西顶博电力设备制造有限公司为您分享,众所周知,柴油机是发电机组的重要组成部分,只有详细的了解其结构及工作原理,才有利于后期的使用维护保养。顶博电力作为专业的发电机生产制造厂家,除了长期为用户供应高品质上柴,玉柴,沃尔沃,康明斯……柴油发电机组之外,也是专业发电机调试、维修保养服务厂家,欢迎需要了解更多相关知识朋友来电咨询13667715899,或者关注网站:www.gxdbdl.com
