什么是轴针式喷油器?柴油发电机组喷油器分针式与孔式

2018-05-22
来源: 顶博电力
431

  柴油机燃油供给与调速系统的功用是根据柴油机的工作要求,在一定的转速范围内,将一定数量的柴油,在一定的时间内,以一定的压力将雾化质量良好的柴油按一定的喷油规律喷人气缸,并使其与压缩空气迅速而良好地混合和燃烧。它的工作情况对柴油机的功率和经济性有重要影响。


柴油发电机组喷油器分针式与孔式

  应用最为广泛的直列柱塞式喷油泵柴油机燃油供给与调速系统的组成。直列柱塞式喷油泵一般由柴油机曲轴的正时齿轮驱动。固定在喷油泵体上的活塞式输油泵由喷油泵的凸轮轴驱动。当柴油机工作时,输油泵从柴油箱吸出柴油,经油水分离器除去柴油中的水分,再经柴油滤清器滤除柴油中的杂质,然后送人喷油泵,在喷油泵内柴油经过增压和计量之后,经高压油管输往喷油器,最后通过喷油器将柴油喷入燃烧室。喷油泵前端装有喷油提前器,后端与调速器组成一体。输油泵供给的多余柴油及喷油器顶部的回油均经回油管返回柴油箱。在有些小型柴油机上,往往不装输油泵,而依靠重力供油(柴油箱的位置比喷油泵的位置高)。

  目前,中小功率柴油机常采用闭式喷油器。闭式喷油器在不喷油时,喷孔被一个受强力弹簧压紧的针阀所关闭,将燃烧室与高压油腔隔开。在燃油喷入燃烧室前,一定要克服弹簧的弹力,才能把针阀打开。也就是说,燃油要有一定的压力才能开始喷射。这样才能保证燃油的雾化质量,能够迅速切断燃油的供给,不发生燃油滴漏现象。这对于低速小负荷运转时尤为重要。其主要类型有孔式和轴针式两种。


轴针式喷油器

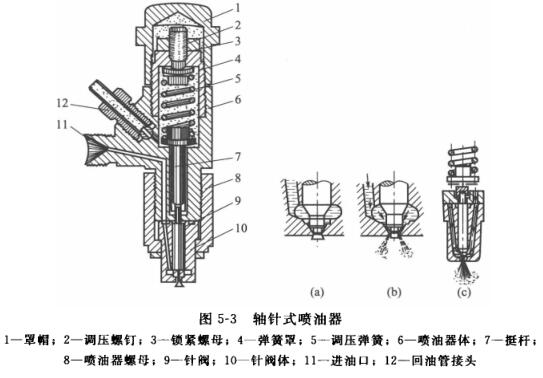

  轴针式喷油器多用于涡流室式和预燃室式柴油机中,其结构如图所示。这种喷油器的工作原理与孔式喷油器相似。其结构特点是针阀在下端的密封锥面以下伸出一个倒圆锥体形的轴针。轴针伸出喷孔外面,使喷孔呈圆环状的狭缝。这样,喷油时喷注将呈空心的圆锥形或圆柱形如图所示。喷孔断面大小与喷注的角度形状取决于轴针的形状和升程,因此要求轴针的形状加工得很精确。常见的轴针式喷油器大多只有一个或两个喷孔,喷孔直径一般为1-3mm,由于喷孔直径较大,喷油压力较低,一般喷油压力在10-13MPa,便于制造加工,同时工作中轴针在喷孔内往复运动,可清除孔中的积炭,提高了工作可靠性。


喷油器型号的辨识

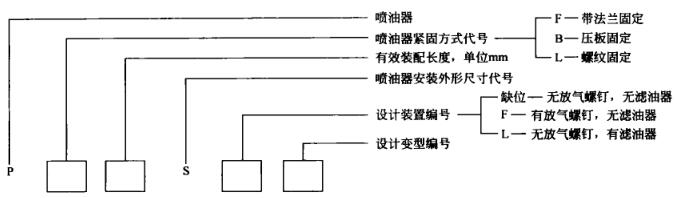

喷油器型号的辨识方法如图所示。

喷油器型号的辨识




  例如,PF110SL28喷油器表示的含义为:法兰固定式、有效装配长度为110mm、无放气螺钉和有滤油器的喷油器。
