火电厂汽轮发电机工作原理、型号及分类(图解)

2019-11-25
来源: 顶博电力
1793

火电厂主要是利用煤、石油、天然气为燃料生产电能;工厂能量转化过程为燃料的化学能--热能--机械能--电能。汽轮机和发电机是火力发电厂三大主要设备的两大主机,单机功率劳动大、效率高、运行平稳、使用寿命长。对我们社会进步发展有重要意义,今天重点为大家介绍汽轮机工作原理、型号及分类,希望对大家有帮助。

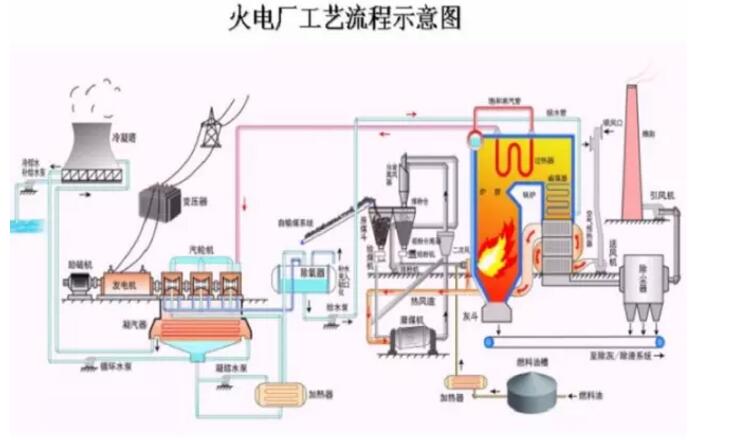

火电厂工艺流程

一、汽轮机基本工作原理

汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械,来自锅炉的蒸汽进入汽轮机后,依次经过一 系列环形配置的喷嘴和动叶,将蒸汽的热能转化为汽轮机转子旋转的机械能。蒸汽在汽轮机中,以不同方式进行能量转换,便构成了不同工作原理的汽轮机。

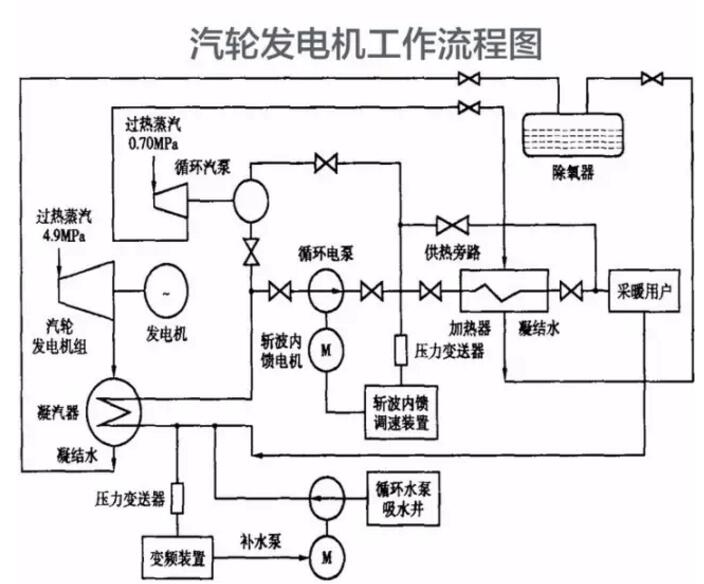

汽轮机工作原理11

由转动部分和静止部分两个方面组成。转子包括主轴、叶轮、动叶片和联轴器等。静子包括进汽部分、汽 缸、隔板和静叶栅、汽封及轴承等。

转速3000r/min和3600r/min,为全转速汽轮机

转速1500r/min和1800r/min,为半转速汽轮机

频率5ohz和60hz 我国为50hz


二、汽轮机按照工作原理分类

冲动式汽轮机:根据力学知识,蒸汽把喷嘴中获取的动能专变为机械功,蒸汽在动叶通道中不膨胀,动叶通道不收缩。

反动式汽轮机:蒸汽在动叶气道内膨胀时对动叶作用力,根据动量守恒定律,蒸汽动叶夜流道中不仅改变方向,而且还要膨胀加速,从结构上看到动叶通道逐渐收缩。

冲动反动联合式汽轮机:在蒸汽冲动力和反动力合力作用下推动叶璇转做功。


三、汽轮机型号的汉语拼音代号:

N--凝汽式;B-背压式;C--一次调节抽汽式;CC--二次调节抽汽式;CB--抽汽背压式。机型型号举列子:

N100-8.83/535

N600-16.7/538/538-1

B50-8.82/0.98

CC50-8.82/0.98/0.118

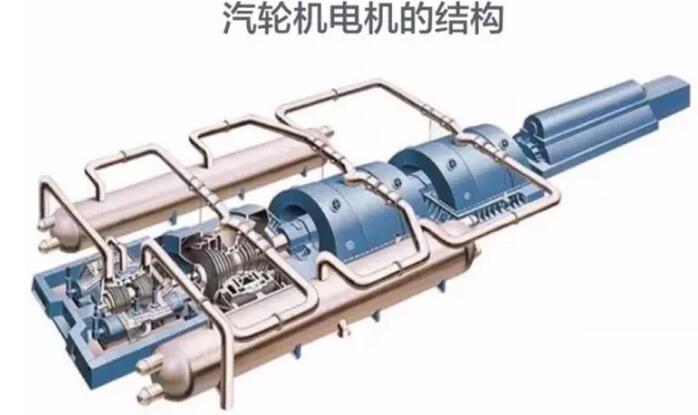

四、汽轮发电机结构图

汽轮机与柴油发电机一样有其组成结构,汽轮发电机主要由滑销系统、气缸、轴承、汽封系统、转子、供油系统等组成。其各自部件有各自的工作原理,如需了解更多相关知识欢迎继续关注本网站获取:https://www.gxdbdl.com/

汽轮机结构
