无刷旋转磁极式同步发电机基本结构--定子铁芯及绕组介绍

2019-11-28
来源: 顶博电力
1909

无刷旋转磁极式同步发电机电枢是指子铁芯及定子绕组是产生感应电势和感应电流,而定子组成部分是机座、定子铁芯和定子绕组。


①发电机的机座分为铸铁铸造和钢板焊接两种,其作用来定电枢并和前后两端盖一道支承转子。

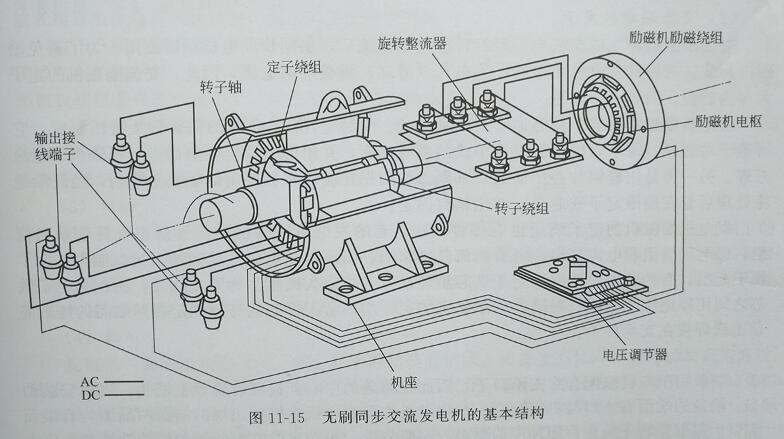

无刷同步交流发电机

机座内壁一般用筋条固定电枢,机座有螺孔、端盖、底脚配合。机座的右侧面或者位于机座上部有电源出线盒,为引出交流电源,其内装有接线板,而且机座出线盒装有励磁调节器,用于调节励磁电压。


②定子铁芯

定子铁芯是发电机磁路的一部分。为了减少定子铁心旋转磁场引起的涡流损耗和磁滞损耗,定子铁心使用0.5mm厚的磁性,两侧涂有绝缘漆的硅钢片组成。定子铁芯常采用扇形硅钢片拼叠成,可以提高铁芯材料的利用率。为了增加散热面积,大容量发电机铁芯通常沿着轴向长度设置有多个通风槽。


③定子绕组

定子绕组是发电机定子的电路。定子绕组由线圈组成,线圈采用高强度聚酯漆包围铜线缠绕,并以一定方式连接在铁芯槽内。导体的规格、线圈的匝数和并联电路的数目由设计决定。导线绕组采用双层、单层链和单层的形式。定子绕组埋入铁心槽内,必须设置接地绝缘、层间绝缘、相间绝缘,以免发电机运行时出现短路故障。主要绝缘材料是聚酯薄膜无纺布复合箔,槽绝缘通常采用云母带。


由于定子线圈在铁芯槽内交变电磁力与平行线之间的电力作用,线圈可移动或振动,因此线圈必牢固。一般用玻璃布片作槽楔,将槽内线圈压紧,用玻璃纤维带将两端绑紧,然后将整个电枢绝缘,使电枢成为一个坚固的整体。


以上“无刷旋转磁极式同步发电机基本结构--定子铁芯及绕组”的相关介绍,由顶博电力小编为您整理分享,希望对大家有帮助。广西顶博电力设备制造有限公司主营:移动式、拖车式、静音式柴油发电机组,合作柴油机品牌丰富包含有上柴、玉柴、康明斯、沃尔沃等,欢迎致电询价!
