柴油机活塞V型和普通型连杆构造全解

2020-01-07
来源: 顶博电力
11517

柴油机连杆可分为普通连杆和V型连杆,不同的类型其结构组成也不一样,今天顶博电力发电机厂家小给大家介绍一下关于普通连杆和V型连杆构造。


一、柴油机V型连杆构造

V型柴油机左右两侧相对应的两个汽缸的连杆,按照两个连杆连接方式的不同,可分为下列三种形式。

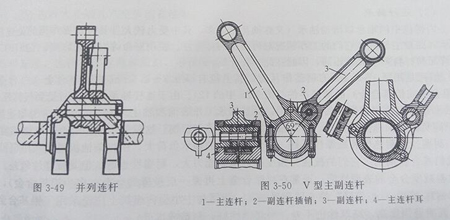

V型连杆构造

① 并列连杆相对应的左右缸连杆,一前一后安装在同一曲柄销上。气缸柱的连杆安装在连杆的颈部;另一柱的连杆通过气缸销与主连接杆的耳销连接。③ 在叉式连杆左右缸对应的两个连杆中,一个连杆的大端做成叉形,另一个连杆的大端插入叉式连杆的开口中。叉形连杆杆身其翼板伸到大头的部分就成为叉形,使重新成型连杆体高度降低。


在大缸径、缸数的V型内燃机中,主要采用主连杆、副连杆和叉杆,而在一般的V型内燃机中,大多采用并联连杆。


二、柴油机普通连杆构造

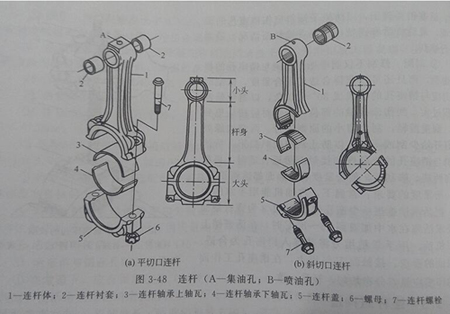

普通连杆构成主要由下图这些部件所组成:

①连杆小头的结构通常为短圆管形状,用于安装活塞销,一般情况下,半径较大的圆弧与杆体连接平顺,以减少过渡处的应力集中。将锡青铜或铁基粉末冶金的耐磨薄壁衬套压入小孔中,以减少活塞销的磨损。为了润滑衬套和全浮动活塞销的配合面,在连杆小头和衬套上方钻孔或铣槽,以收集飞溅下来的油雾。对于带有压力润滑的连杆,在杆体内钻油道,润滑油通过杆体油道从曲轴连杆轴颈进入小头衬套的摩擦面。

发电机构造

②连杆体和连杆体一般采用“工”形断面,因为在相同材料断面面积相等的条件下,弯曲断面的模量最大,因此连杆在最轻的条件下可以获得最大的结构刚度和强度。


③连杆大头连杆大头是连杆和曲轴连杆轴颈,也是连杆轴颈的轴承部分。连杆大端一般由孔心分成两部分,便于拆装。装配时,两个零件用两个或四个连杆螺栓连接。


由于大孔的精度很高,必须结合在一起加工切割后的孔。孔加工完成后,必须通过定位装置将连杆大端盖与连杆大端之间的相对位置固定,防止装配时发生错位。还要在大头和大头的侧面做好标记,避免错位。


以上就是关于“柴油机活塞V型和普通型连杆构造全解”知识介绍,希望对大家有帮助。广西顶博电力设备制造有限公司产品结构合理,功率从30KW-3000KW全面覆盖。公司除了标准的柴油发电机组外,还有提供其它全系列的、各种规格的发电机组。为了满足不同用户需求,公司还提供自启动、自切换、三遥监控、自动化并机系统等控制设备及低噪音型、拖车型、集装箱型特殊机组,欢迎致电咨询!
